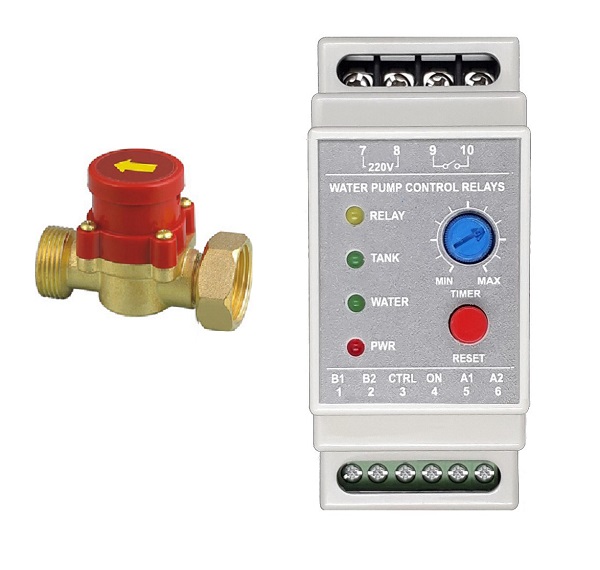

Bộ rơ le điện tử chống cạn máy bơm

Mã sản phẩm : 1588089590

Bộ Rơ le điện tử chống cạn máy bơm gồm 1 công tắc cảm biến dòng chảy và 1 Rơ le điện tử điều khiển bơm nước STR10 tạo thành thiết bị điều khiển bơm nước thông mình và an toàn.

570.000đ 550.000đ
Số lượng:

    1. GIỚI THIỆU

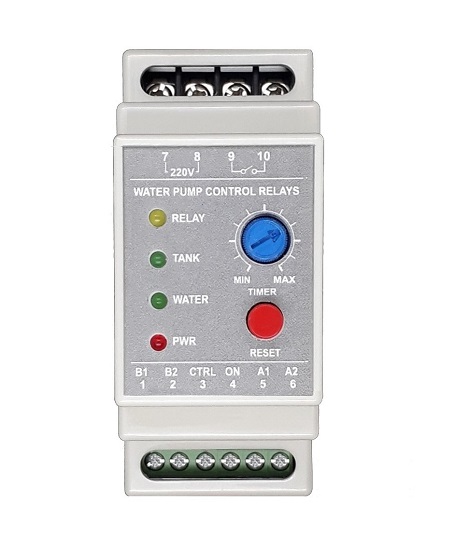

    Bộ Rơ le điện tử chống cạn máy bơm gồm 1 công tắc cảm biến dòng chảy và 1 Rơ le điện tử điều khiển bơm nước STR10 tạo thành thiết bị điều khiển bơm nước thông mình và an toàn.
    Rơ le điện tử điều khiển bơm nước STR10 hoạt động như một Rơ le an toàn cho phao điện + Rơ le thời gian và Rơ le mực nước. Ngoài các tính năng an toàn cho phao điện, STR10 còn được bổ sung tính năng an toàn cho máy bơm như: Tự ngắt máy bơm khi không có nước cấp vào và tự động bật bơm khi nguồn nước có trở lại. Tính năng này đặc biệt hiệu quả đối với trường hợp nguồn cấp nước vào máy bơm chập chờn, giúp nâng cao tuổi thọ của máy bơm và loại trừ nguy cơ chập cháy do máy bơm hoạt động mà không có nước.

    Rơ le điện tử STR10 là phiên bản cao cấp của Rơ le an toàn cho phao điện SRF-111M với một số tính năng nổi bật:
    - Tích hợp được với nhiều loại công tắc dòng chảy, cảm biến dòng chảy, cảm biến mực nước để điều khiển và bảo vệ máy bơm nước an toàn.
    - Hoạt động như một tủ điều khiển bơm nhỏ gọn, với đầy đủ tính năng của Rơ le an toàn cho phao điện + Cảm biến mực nước + Rơ le thời gian.
    - Điều khiển máy bơm tự ngắt khi không có nước, tự bật khi có nước trở lại.
    - Bảo vệ an toàn cho phao điện và người sử dụng với điện áp đưa đến tiếp điểm phao chỉ 8VDC.
    - N
    út bấm Reset thiết bị và núm chỉnh thời gian được bố trí thuận tiện.
    - Linh hoạt trong các ứng dụng điều khiển khác nhau khi ghép nối với các phụ kiện phù hợp.


    2. THÔNG SỐ KỸ THUẬT STR10


    Chức năng thiết bị Rơ le điều khiển bơm nước an toàn
    Kiểu hoạt động Liên tục
    Lắp đặt Thanh ray tiêu chuẩn 35mm
    Nhiệt độ hoạt động 0 đến 55 độ C
    Độ ẩm tối đa cho phép 90%
    Điện áp ra phao điện (cổng 5,6) 8VDC
    Điện áp ra cảm biến (cổng 1,2) 0V
    Trở kháng chất lỏng cần đo (cổng 1,2) 0 ~ 5KΩ
    Chiều dài cáp nối (cổng 5,6) 100m (0.75mm)
    Chiều dài cáp nối (cổng 1,2) 50m (0.75mm)
    Điện áp hoạt động 180V – 230V; 50/60Hz
    Công suất tiêu thụ 0.5W
    Công suất tải tối đa 1000W (động cơ) 20A (tải thuần trở)
    Kích thước DxRxC (mm) 90x60x38

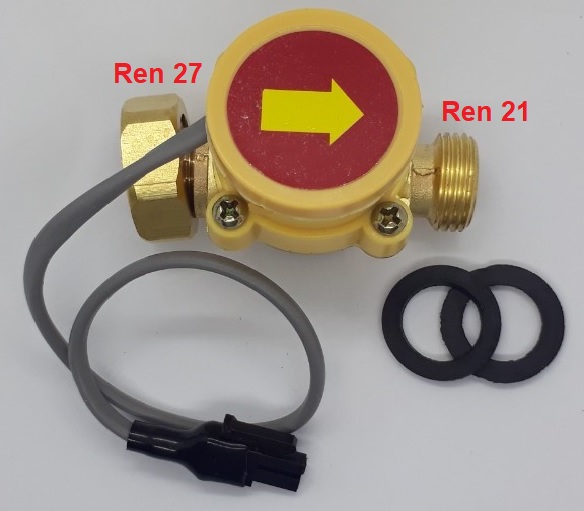

    CẢM BIẾN DÒNG CHẢY
    Là loại thiết bị sử dụng cho bất kỳ loại chất lỏng nào, báo dòng chảy trong môi trường áp suất, môi trường nước muối, dầu… và sử dụng trong việc bảo vệ bơm nước, tránh được tình trạng bơm chạy không tải gây quá nhiệt và cháy máy bơm nước.

    *Ghi chú: Màu sắc thực tế của sản phẩm có thể khác với ảnh mô tả, tuy nhiên chức năng không thay đổi.

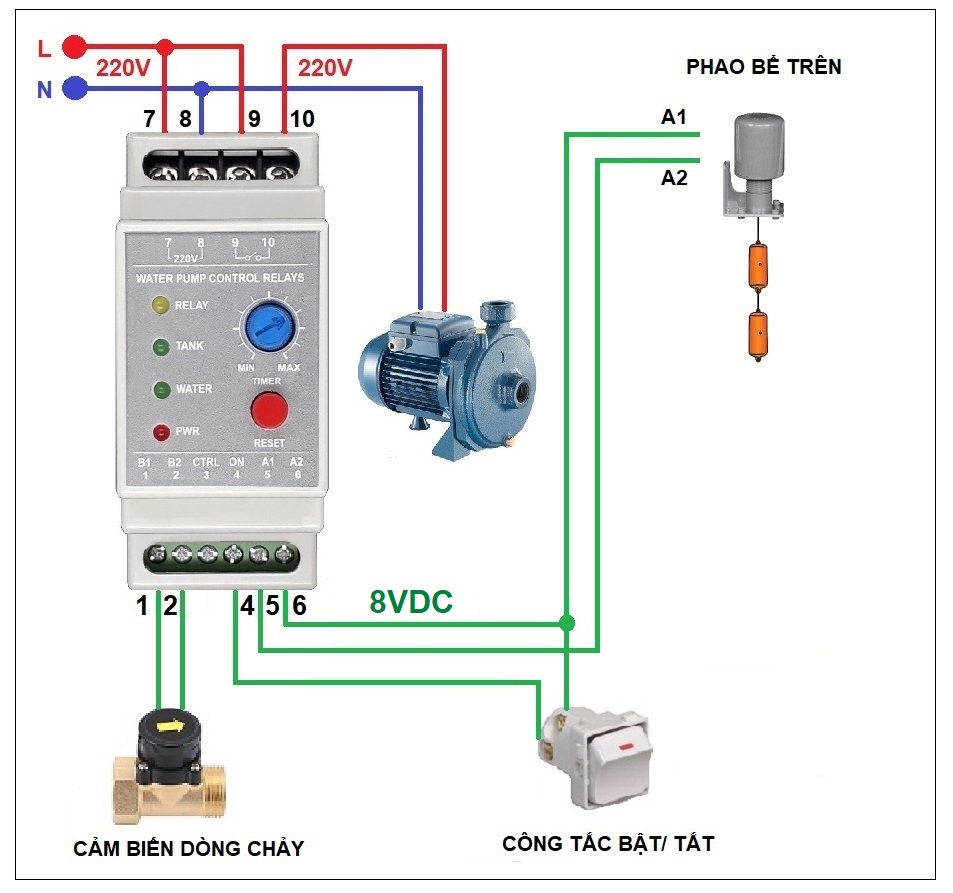

    3. SƠ ĐỒ LẮP ĐẶT

    Đấu nối:
    Cổng 1: (B1), 2 (B2) nối với hai dây dẫn của cảm biến dòng chảy.
    Cổng 4 (ON), 6 (A2): Nối với công tắc bật chủ động (có thể sử dụng hoặc không).
    Cổng 5: (A1), 6 (A2) nối với 2 chân A1, A2 của phao điện bể chứa nước cần bơm (phao chống tràn).
    Cổng 7, 8: (220V) là cổng cấp nguồn 220V cho Relay hoạt động.
    Cổng 9,10: Là tiếp điểm chính của Relay nối ra mạch điện cấp cho máy bơm nước.
    Hoạt động:

    Rơ le điều khỉển máy bơm nước an toàn STR10 nhận tín hiệu kích hoạt từ công tắc phao điện tại cổng 5, 6 để bắt đầu một chu trình bơm nước.
    Khi mức nước trong bể chứa cạn, tiếp điểm A1, A2 của phao điện lắp tại bể chứa sẽ đóng mạch. Điều kiện này làm cho STR10 khởi động máy bơm và liên tục kiểm tra nguồn cấp nước vào máy bơm thông qua cảm biến dòng chảy hoặc đầu dò điện cực.

    • Nếu nguồn cấp nước vào máy bơm ổn định, STR10 sẽ tiếp tục điều khiển bơm đến khi bể chứa nước đầy.  Lúc này tiếp điểm A1,A2 của công tắc phao điện hở mạch, STR10 ngắt máy bơm và kết thúc một chu trình bơm an toàn.
    • Nếu nguồn cấp nước vào bơm không ổn định, STR10 sẽ duy trì đóng mạch điện cấp cho máy bơm và tiếp tục kiểm tra lượng nước cấp vào máy bơm trong một khoảng thời gian (tùy chỉnh được) tạm gọi là thời gian “bơm thử”. Và sẽ có các trường hợp:
      • Nếu trong thời gian “bơm thử” mà nguồn cấp nước vào có trở bất lại bất kỳ lúc nào, STR10 sẽ xóa bộ đếm thời gian và tiếp tục điều khiển bơm cấp nước đến khi đầy bồn chứa và kết thúc chu trình.
      • Nếu hết thời gian “bơm thử” mà vẫn không có nước vào máy bơm thì chu trình bơm sẽ bị tạm dừng và STR10 ngắt mạch điện ra máy bơm. Trong trường hợp này, chu trình bơm sẽ chỉ được khởi động lại khi có 1 trong 2 điều kiện: Nguồn nước cấp vào máy bơm tự động có trở lại hoặc người sử dụng nhấn nút RESET.
    • Công tắc bật chủ động bằng tay nối cổng số 4 và 6, khi bật công tắc này máy bơm sẽ luôn bật mà không phụ thuộc vào các điều kiện khác.
